Monitores de Vibración PCH
PCH 1420

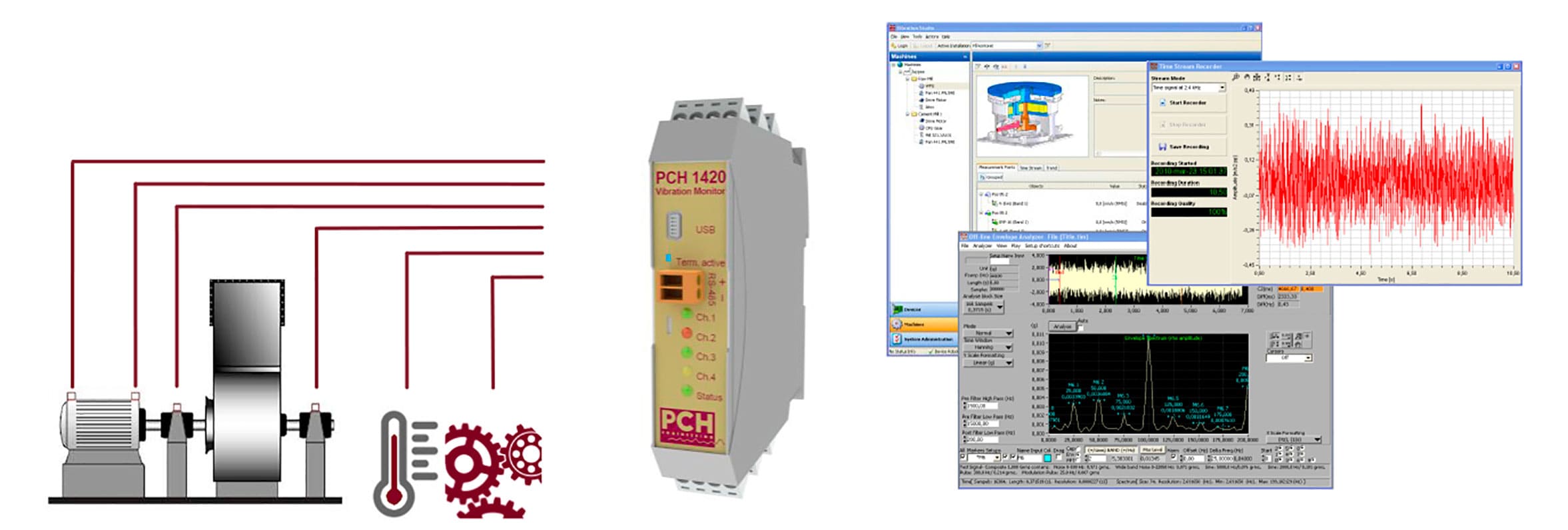

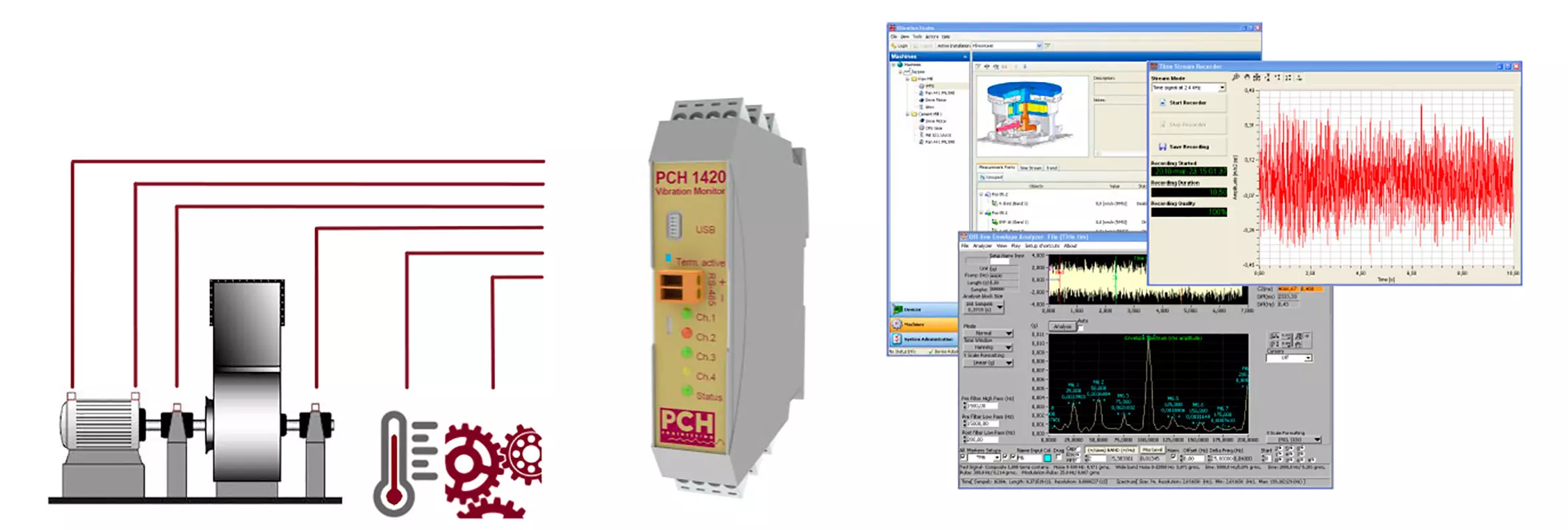

El monitor de vibración PCH 1420 con tecnología IIoT es un dispositivo de protección y monitoreo con opciones de entrada de 2 o 4 canales de vibración en tiempo real, 1 entrada de tacómetro y 1 canal de entrada de proceso. Este monitor de vibraciones combina las funciones de protección y monitoreo de condición de equipos rotativos con el software Vibration Studio
El PCH 1420 incluye funciones para evaluación de condición de rodamientos por medio de detectores de fallas tales como Envolvente, Kurtosis y Factor de Cresta.
El PCH 1420 ofrece módulos opcionales de salidas de 4-20 mA, relévadores de seguridad y alarma, un puerto RS-485 y USB para comunicación y grabación de los datos correspondientes a la forma de onda de tiempo en el software. También ofrece módulos opcionales de comunicación como el EtherBridge con Modbus TCP/RTU y OPC UA Server.
Varias de las características del PCH 1420 son compatibles con el estándar ISO / EN 13849-1.
| Especificaciones Técnicas | ||
|---|---|---|
| ALIMENTACIÓN | +24 V DC, ± 5%, consumo máximo 10 W | |
| TEMPERATURA DE FUNCIONAMIENTO: | -10°C a + 50°C | |
| CANALES DE ENTRADA | Versiones de 2 a 4 entradas de acelerómetro, sensor de velocidad o sonda de proximidad (Seleccionar el tipo de sensor de entrada al ordenar) 1 Entrada de proceso 4-20 mA, 0-20 mA o 0-22 V 1 entrada de tacómetro de tipo NPN, PNP o AC |
|
| TIPOS DE SENSOR | ||
| ACELERÓMETRO | IEPE (Piezoelectrico) | |
| VELÓMETRO | IEPE o Electromagnético | |
| DESPLAZAMIENTO | Desplazamiento (Proximidad) | |
| VELOCIDAD DE ROTACIÓN | Sensor de pulsos (Un pulso por vuelta completa del eje) | |
| SALIDAS | Hasta 4 salidas configurables: Salida de CC analógicas o relés de alarma en total. Configuración de salidas de CC: 4-20 mA, 0-20 mA, 2-10 V o 0-10 V. Relés de alarma: relés de alerta o peligro con función de bloqueo o reinicio automático. Detectores de alarma: alarma de alerta y peligro por cada detector con límites de alarma ajustables. Relé de seguridad: 1 relé de seguridad redundante con función de interrupción (alimentación a prueba de fallas) |
|
| GRABACIÓN DE FORMA DE ONDA DE TIEMPO | Grabación digital de datos para los cuatro canales de entrada (forma de onda de tiempo) en PC con Software PCH Vibration Studio®. | |
| DATOS SIN PROCESAR (SEÑAL ANALÓGICA) | Los datos sin procesar se pueden obtener de un conector BNC a un colector de datos externo a través de la caja de salida PCH. (Caja de Salida Opcional) | |
| TENDENCIAS DE LOS DATOS DE MEDICIÓN | Tendencias y alarmas para todos los canales al conectar el monitor mediante interfaz PCH EtherBridge o directamente a una PC con el software PCH Vibration Studio®. | |
| COMUNICACIONES | RS-485 con 2 terminales de tornillo. Mini USB / B para acceso vía PC para configuración. Modularidad: Interconexión de multiples monitores PCH 1420 con módulo PCH EtherBridge(Opcional) |
|
