ANALIZADOR DE VIBRACIÓN TWave
Monitor de Vibración TWave T8
IIoT para Industria 4.0.

Es una solución de monitoreo de vibración en línea 24/7 para vigilar y analizar la maquinaria industrial.


Proporciona herramientas avanzadas de análisis para determinar la condición de la maquinaria y sus modos de falla, así como la evolución de estos en función del tiempo. Es versátil, de fácil uso y manejo, no requiere instalación de software pues viene integrado. Puede acceder al T8 desde cualquier punto de la red cableada ethernet o WiFi mediante un navegador Web.


El T8 ofrece las herramientas de análisis necesarias para detectar problemas de manera temprana, pues vigila de manera permanente y eficiente a sus activos críticos y semi críticos.


Tiene ocho canales de procesamiento simultáneo y opciones de dos canales de tacómetro, señales de proceso y relés de aviso de condición de alarma.

Caracteristícas
Caracteristícas del TWave T8:

El T8 es la solución ideal para el monitoreo de vibración de máquinas críticas y semicríticas, que ofrece la tecnología IIoT para la industria 4.0.


Es configurable, el usuario puede establecer diferentes criterios de alarma y estrategias de almacenamiento de datos. Se pueden configurar parámetros de análisis con sus frecuencias de falla para identificación rápida de causas de vibración.


Su Interface proporciona herramientas avanzadas para el análisis de vibraciones, utilizando un navegador web.


El TWave T8 tiene potentes herramientas de análisis para la aplicación de Mantenimiento Basado en Confiabilidad:


  • Hasta 20 KHz de frecuencia de análisis.

  • Resolución de 100 a 12,800 líneas.

  • Capacidad de almacenamiento de datos: 4GB.

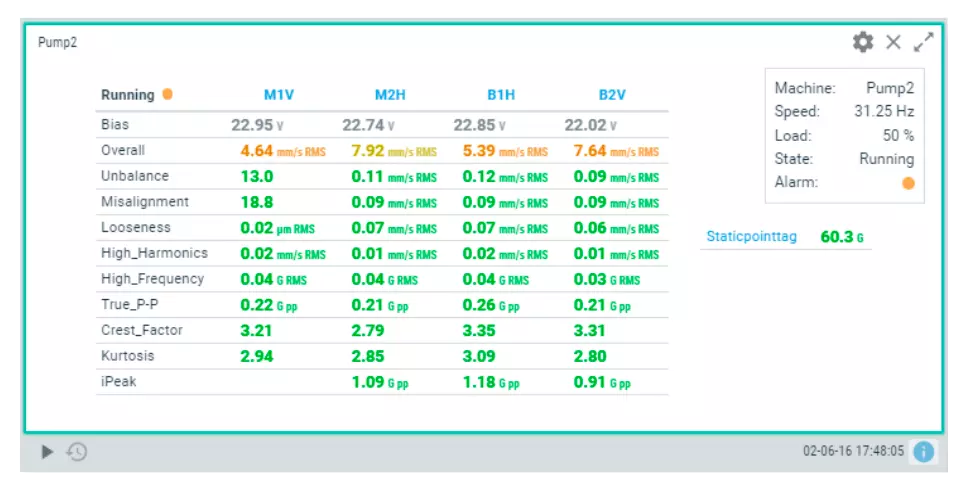

  • Mide valor global y distintos parámetros de la vibración con niveles de alarma configurables por cada parámetro.

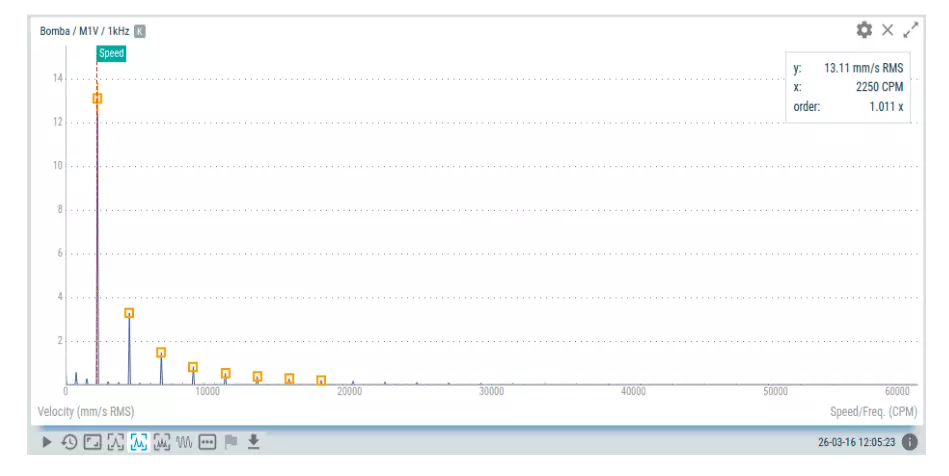

  • Espectros de frecuencia.

  • Formas de onda.

  • Funciones avanzadas de análisis opcionales como:

    • Orbitas.

    • Espectros en cascada.

    • Filtro seguidor con amplitud, fase y RPM para gráficos de Bode/Polar en arranque y paro para identificar resonacia.

Versiones del TWave T8
Versiones del TWave T8

El sistema TWave ofrece dos opciones, ambos de ocho canales de entrada de señales dinámicas de alta velocidad, el T8-L y el T8-M

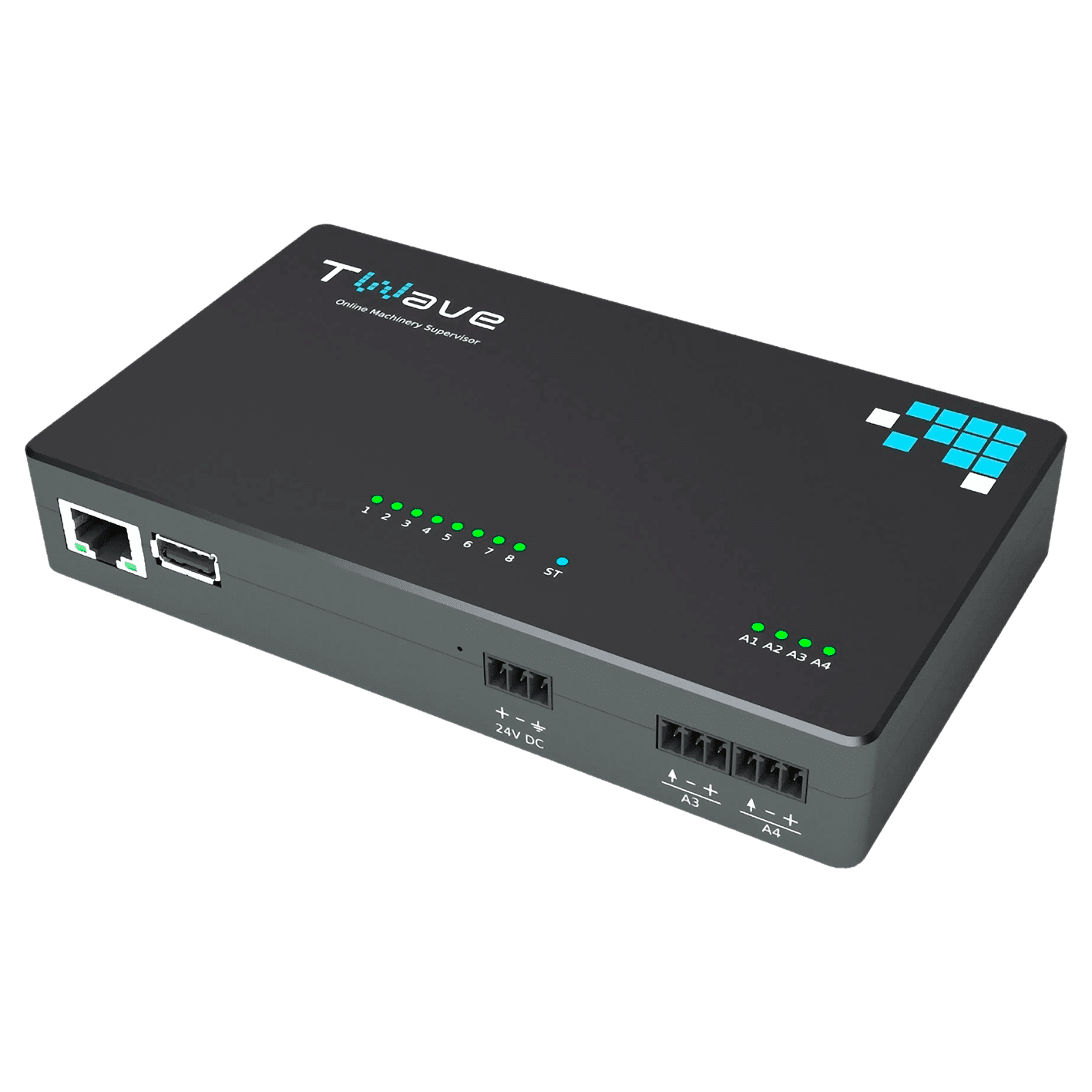

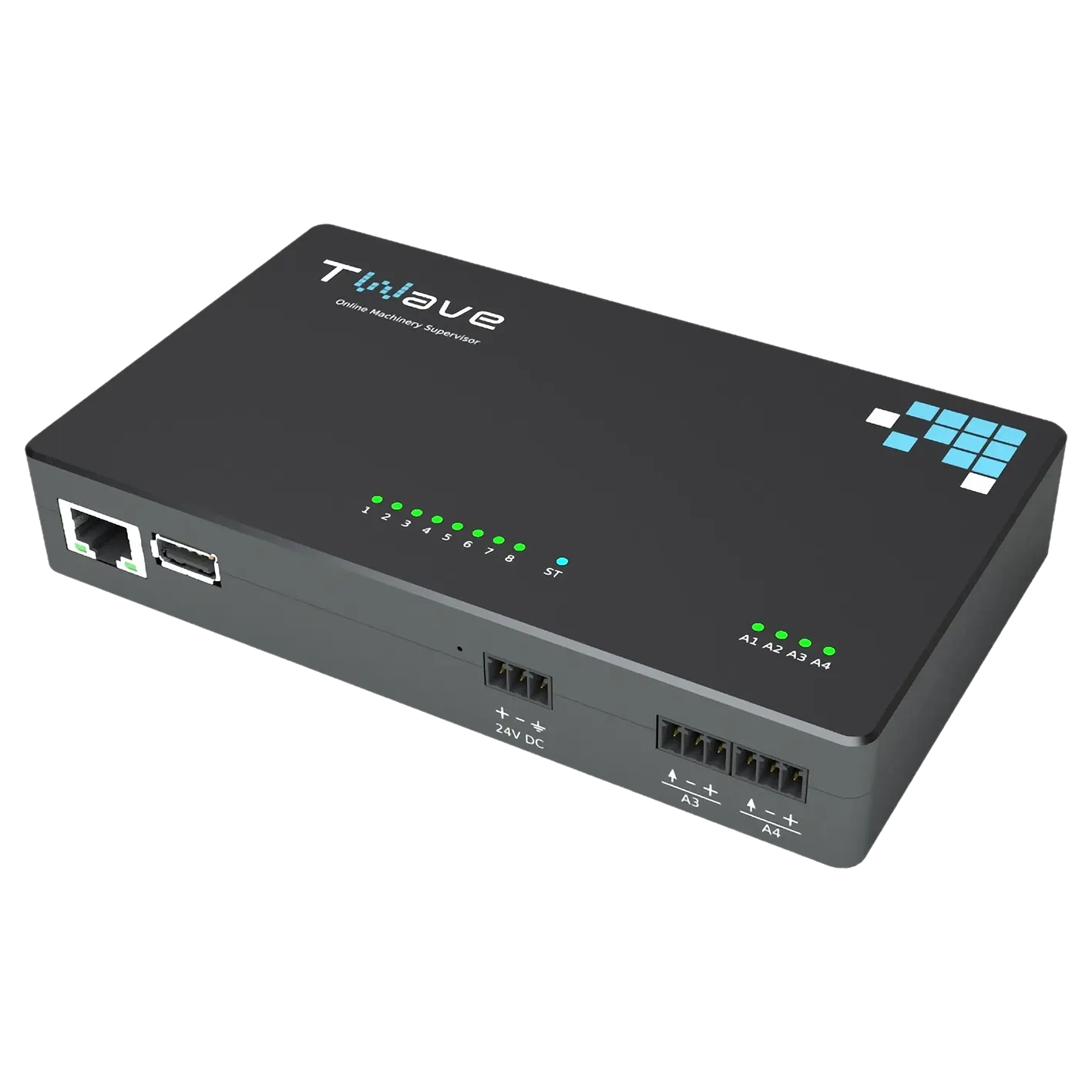

Modelo T8-L

Esta versión es sólo 4 cm más larga que la T8-M e incluye:


  • 8 entradas analógicas de alta velocidad (dinámicas) para sensor de vibración en aceleración, velocidad o desplazamiento.

  • Dos entradas para señales de tacómetro y dos entradas para señales de proceso en voltaje DC.

  • Fuente de alimentación ICP disponible en todas las entradas dinámicas para sensores de aceleración tipo ICP.

  • Comunicaciones TCP/IP mediante Ethernet o WiFi (Opcional)

  • Alimentado a +24 Vdc.

Modelo T8-M

La versión compacta del sistema T8 ofrece un tamaño más compacto al mismo tiempo que mantiene un alto número de entradas dinámicas de alta velocidad:


  • 8 entradas analógicas de alta velocidad (dinámicas) para sensor de vibración en aceleración, velocidad o desplazamiento.

  • Fuente de alimentación ICP disponible en todas las entradas dinámicas para sensores de aceleración tipo ICP.

  • Comunicaciones TCP/IP mediante Ethernet o WiFi (Opcional)

  • Alimentado a +24 Vdc.

  • Conector auxiliar para acoplar módulos de expansión.

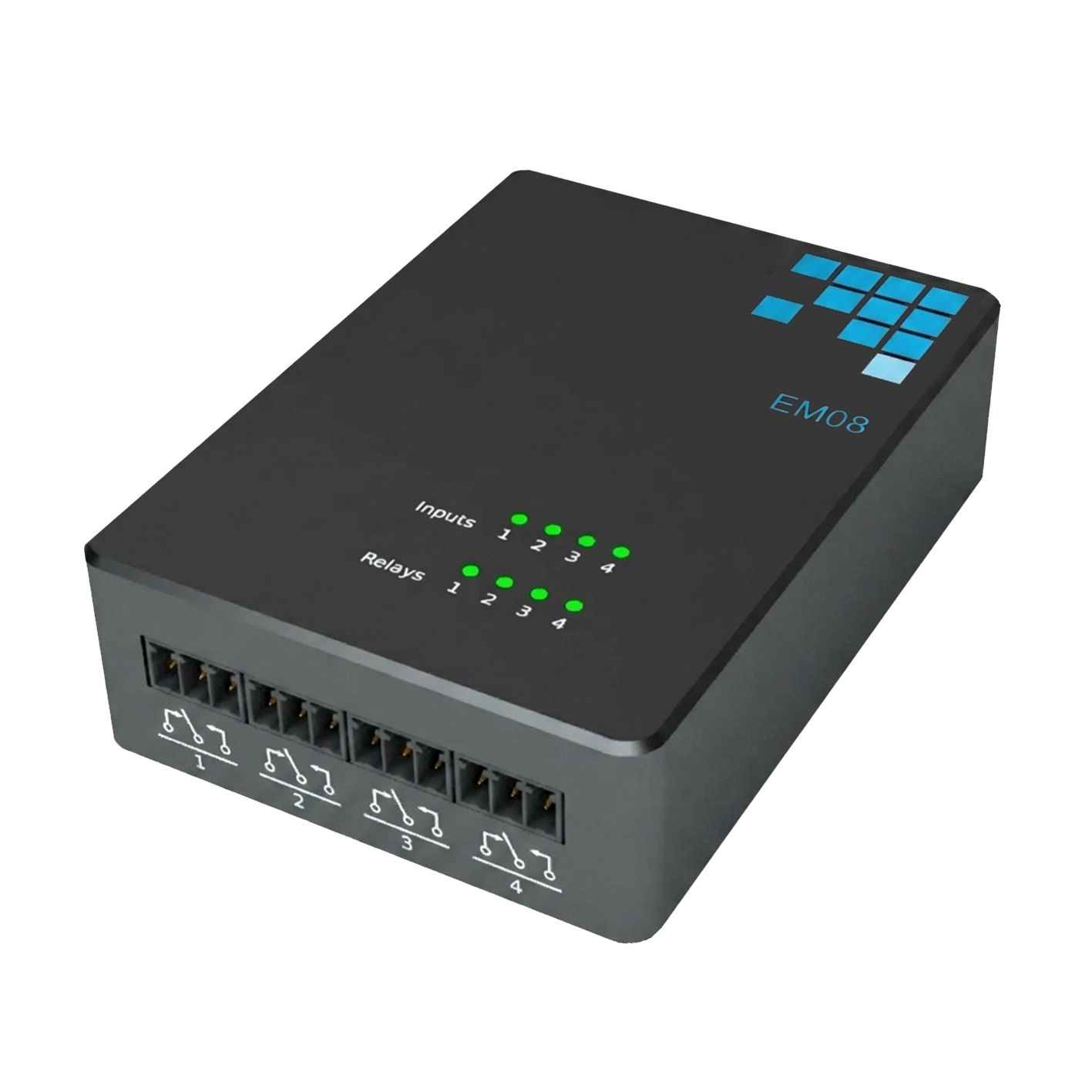

Módulo de Expansión T8-M

Es posible agregar entradas y salidas auxiliares a la variante compacta T8-M mediante hardware externo que se conecta a través del puerto de expansión.


El Módulo de Expansión estándar agrega 4 entradas analógicas auxiliares y 4 salidas de relé. Bajo demanda es posible suministrar módulos de expansión con otras configuraciones de E/S:


  • Entradas analógicas: entradas de tensión, hasta 100 SPS, 16 bits, ± 24V

  • Entradas de tacómetro

  • Salidas de relé: 250Vac, 5A (60W), SPDT

  • Entradas RTD (Pt100)

  • Salidas de corriente de 4/20 mA, entradas de termopar, etc.

Especificaciones
Opciones de monitoreo del TWave

TWave T8 dispone de una amplia variedad de módulos opcionales de software y utilidades que permiten personalizar el sistema adecuándolo a cualquier requerimiento particular.


Existen tres configuraciones predefinidas: Supervisor, Diagnostic, Turbomachinery. El sistema se puede adaptar a cualquier necesidad específica, a petición, de modo que los clientes sólo pagan por las funciones que requieren.


Especificaciones Técnicas
T8-M T8-L
ENTRADA DE ALTA VELOCIDAD
CANALES DE ENTRADA 8 8
RANGO DE FRECUENCIA 20 kHz
TIPOS DE SEÑALES Dinámicas, estáticas, pulso de tacómetro
ENTRADA AUXILIARES
NÚMERO DE ENTRADAS AUXILIARES 0 4
TIPOS DE SEÑALES AUXILIARES Estáticas, digital y pulsos de tacómetro (A1 y A2)
PROCESAMIENTO DE SEÑALES
LÍNEAS DE RESOLICIÓN ESPECTRAL 100, 200, 400, 800, 1600, 3200, 6400, 12800
RANGOS DE MUESTREO FORMA DE ONDA 120 a 262016
MODOS DE PROCESAMIENTO Espectro, Forma de Onda, Rastreo de Orden, Demodulación y Forma de Onda Larga.
TIPOS DE FILTROS Butterworth, Bessel, Chevyshev
NÚMEROS DE PROMEDIOS 1 hasta 32
TRASLAPE 0 a 99%.
