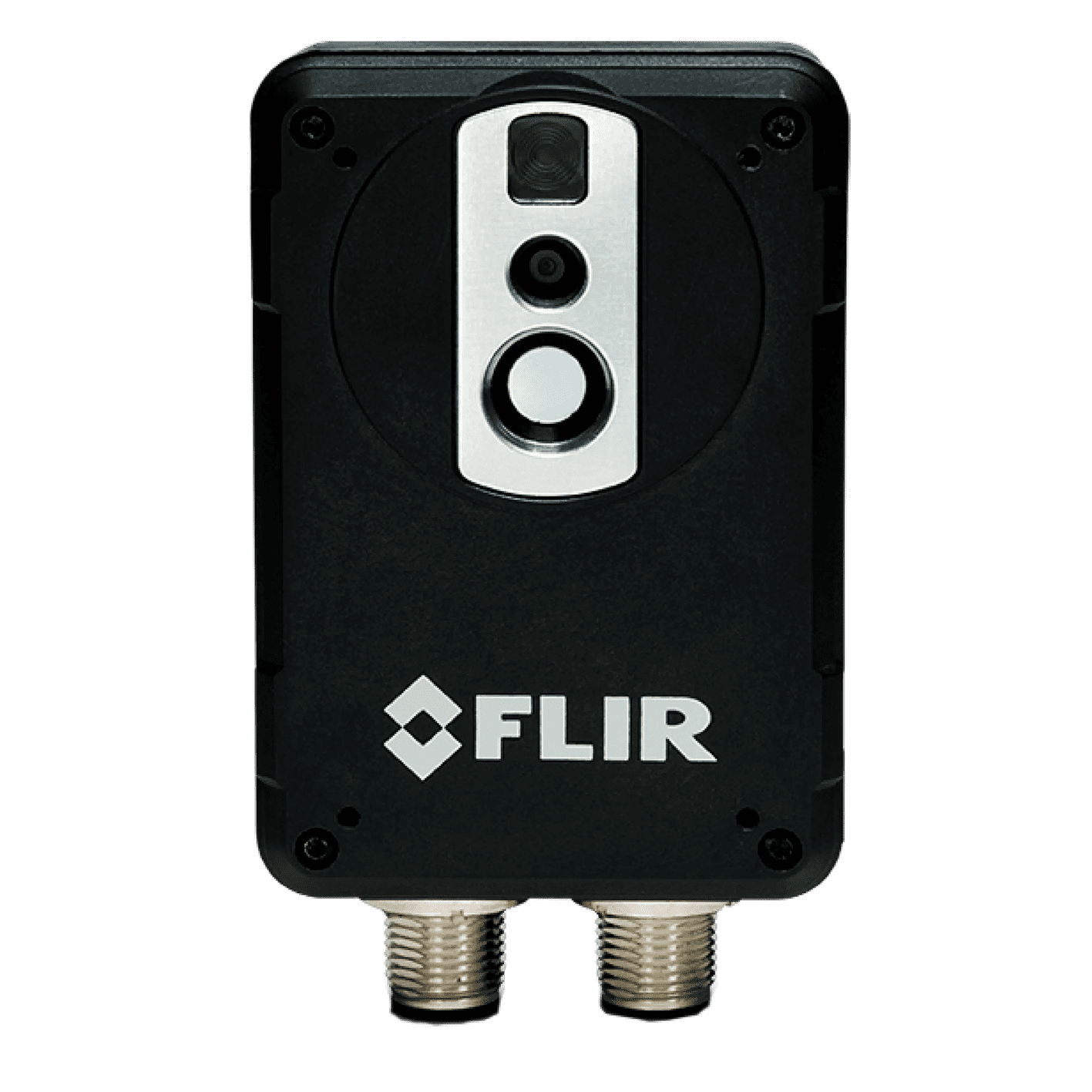

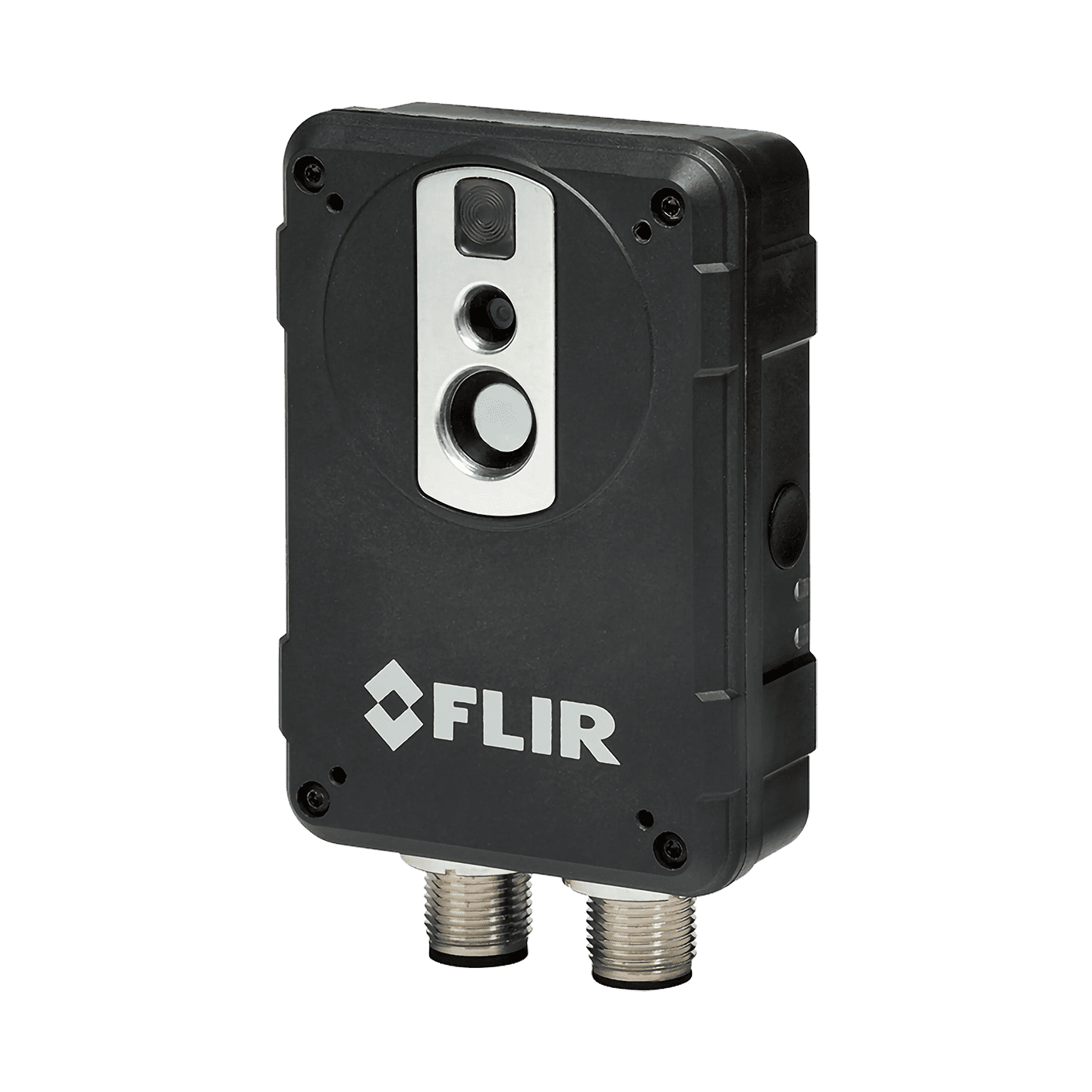

Cámaras Termográficas Flir AX8
La cámara de termografía Flir AX8 es una cámara de supervisión térmica que proporciona una supervisión continua de las condiciones de los equipos eléctricos y mecánicos fundamentales.
La cámara AX8 es fácil de instalar en zonas con espacio reducidos y permite la supervisión ininterrumpida de las condiciones de equipos eléctricos y mecánicos.
Caracteristícas de las cámaras Flir AX8
Rango de temperatura de -10° a 150°C.
Control de la cámara y adquisición mediante protocolo Ethernet/IP y salida de relevador.
Incluye la tecnología MSX.
Alarmas de temperatura programables.
Vea la FLIR AX8 en uso
| IMÁGENES Y DATOS ÓPTICOS | |
|---|---|
| Resolución IR | 80 × 60 píxeles |
| Sensibilidad térmica/NETD | De 0,10°C a +30 °C (+86 °F)/100 mK |
| Campo de visión (FOV) | 48° × 37° |
| Enfoque | Fijo |
| DATOS DEL DETECTOR | |
| Tipo de detector | Matriz de plano focal (FPA), microbolómetro no refrigerado |
| Rango espectral | 7,5–13 μm |
| CÁMARA DE VISÍON NORMAL | |
| Cámara digital integrada | 640 × 480 |
| Cámara digital, campo de visión | Máx. 66°, se adapta a la lente de IR |
| Sensibilidad | Mínimo 10, lx sin iluminador |
| MEDIDA | |
| Intervalo de temperaturas del objeto | -10°C a +150°C (14°F a 302°F) |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura (+10 a +100C@+10 a +35 amb) |
| HERRAMIENTAS DE MEDICIÓN | |
| Puntos de Medición | 6 |
| Área | Seis áreas con una posición máx./mín./media |
| Detección automática calor/ frío | Posición y valor de temperatura máx./mín. mostrados en el área |
| Isotermas | superior/inferior/intervalo |
| Valores predeterminados de medida | Sí |
| Opción de medida | Respuesta de la programación: Envío de archivos (ftp), correo electrónico (SMTP) |
| Diferencia de temperatura | Temperatura delta entre las funciones de medida o la temperatura de referencia |
| Temperatura de referencia | Establecida de forma manual o capturada desde cualquier función de medida |
| Corrección de transmisión atmosférica | Automática, basada en las entradas de distancia, temperatura atmosférica y humedad relativa |
| Corrección de transmisión óptica | Automática, basada en señales de sensores internos |
| Corrección de emisividad | Variable de 0,01 a 1,0 |
| Corrección de temperatura aparente reflejada | Automática, basada en la entrada de la temperatura reflejada |
| Corrección de ventanas/ óptica externa | Automática, basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| Correcciones de medida | Parámetros globales e individuales del objeto |
| ALARMA | |
| Funciones de alarma | Seis alarmas automáticas en cualquier función de medida seleccionada, entrada digital, temperatura de la cámara |
| Salida de alarma | Salida digital, registro, almacenamiento de imagen, envío de archivos (ftp), correo electrónico (SMTP), notificación |
| CONFIGURACIÓN | |
| Paletas de colores | Paletas de colores (BW, BW inv, Iron, Rain) |
| Comandos de configuración | ±2 °C (±3,6 °F) Fecha/Hora, temperatura °C/°F |
| Interfaz web | Sí |
| ALMACENAMIENTO DE IMÁGENES | |
| Soporte de almacenamiento | Memoria integrada para el almacenamiento de imágenes |
| Modo de almacenamiento de imágenes | Imágenes infrarrojas/visuales, almacenamiento simultáneo de imágenes infrarrojas y visuales. Agrupación automática de imágenes visuales e infrarrojas. |
| Almacenamiento periódico de imágenes | Sí |
| Formatos de archivo | JPEG, JPEG+FFF, PNG+JPEG, FFF, FFF+PNG |
| ETHERNET | |
| Ethernet | Control, resultado e imagen |
| Ethernet, tipo | 100 Mb/s |
| Ethernet, estándar | IEEE 802.3 |
| Ethernet, tipo de conector | Codificación X de 8 pines M12 |
| Ethernet, transmisión de vídeo | Sí |
| Ethernet, alimentación | Alimentación por Ethernet, PoE IEEE 802.3af clase 0. |
| Ethernet, protocolos | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| TRANSFERENCIA DE IMÁGENES | |
| Formatos de transferencia de imágenes | Motion JPEG, transmisión MPEG, H.264, transmisión MPEG-4 ISO/IEC 14496-2 |
| Resolución de transmisión de imágenes | 640 × 480 |
| Modos de imagen | Termográficas, visuales, MSX (imagen infrarroja con presentación de detalles mejorada) |
| Ajuste automático de imágenes | Nivel/intervalo/máx./mín. |
| SISTEMA DE ALIMENTACIÓN | |
| Funcionamiento con alimentación externa | 2/24 V CC, 2 W continuo/3,1 W máx. absoluto |
| Alimentación externa, conector | Codificación A de 8 pines M12 (compartida con E/S digital) |
| Rango de tensión permitido | 10–30 V CC |
| DATOS AMBIENTALES | |
| Intervalo de temperatura de funcionamiento | De 0°C a +50°C (de 32°F a +122°F) |
| Intervalo de temperatura de almacenamiento | De -40 °C a +70 °C (de -40 °F a +158 °F) IAW IEC 68-2-1 e IEC 68-2-2 |
| Humedad (funcionamiento y almacenamiento) | IEC 60068-2-30/24 h 95 % de humedad relativa +25 °C a +40 °C (+77 °F a +104 °F)/2 ciclos |
| EMC | EN 61000-6-2:2001 (inmunidad) EN 61000-6-3:2001 (emisión) FCC 47 CFR parte 15 clase B (emisión) |
| Protección | IP67 (IEC 60529) |
| Golpes | 25 g (IEC 60068-2-29) |
| Vibraciones | 2 g (IEC 60068-2-6) |
| DATOS FÍSICOS | |
| Tamaño de la cámara (A × An × Al) | 54 × 25 × 79 mm sin conectores 54 × 25 × 95 mm con conectores |
