Monitores PVTVM
Serie DTM

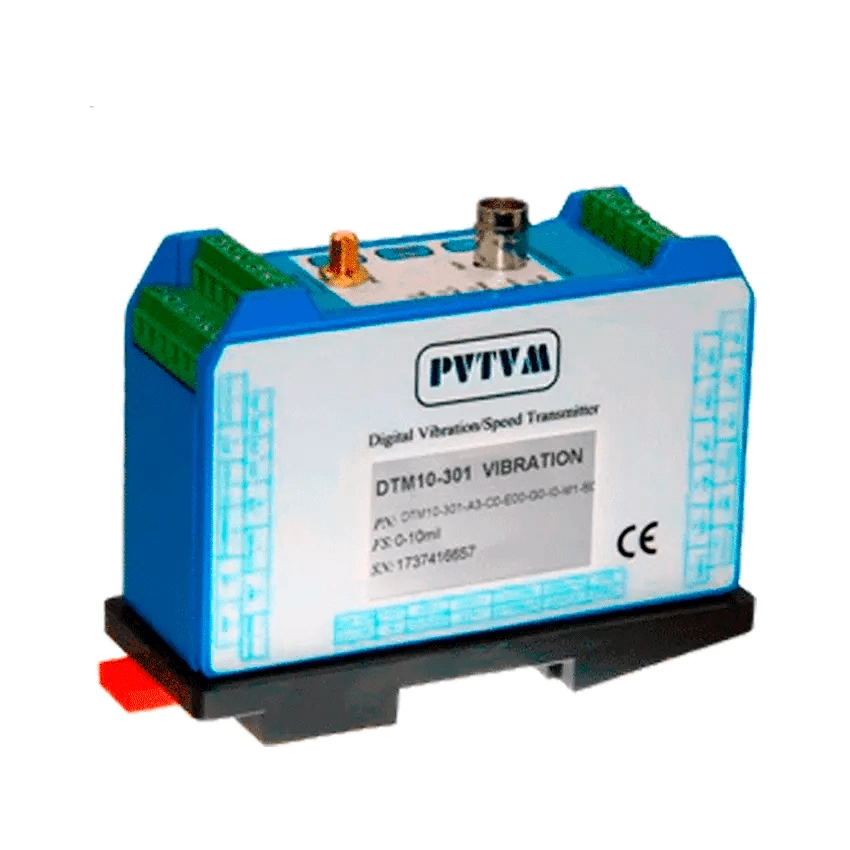

El monitor transmisor digital de la serie DTM de la marca PVTVM es un monitor, transmisor e interruptor de vibración, todas estas funciones en en un solo paquete.
Opcionalmente puede agregarse la adquisición de formas de onda y el software PCM-360-DW para análisis y diagnóstico de condiciones.
Cada módulo DTM se puede operar de forma independiente o en red para crear un sistema de protección de maquinaria, configurable de acuerdo a sus necesidades.
Los monitores DTM tienen todas las funcionalidades de un monitor multicanal en cumplimiento a la norma API 670.
Los DTM realizan las siguientes funciones:
Miden el valor global de vibración.
Activan el relevador de alerta o paro de acuerdo con los valores configurados.
Tienen salida dual de 4-20 mA a PLC para redundancia.
Salida de señal original (Bufer) para analizador externo.
Entrada dual de voltaje de alimentación para redundancia.
Comunicación Modbus RTU RS-485.
Salida de forma de onda digitalizada por Modbus para análisis de frecuencias (Requiere software PCM-360 opcional)
Los módulos DTM se pueden solicitar con la función necesaria para leer el tipo de sensor de vibración de cualquier fabricante.
Modelos de la serie DTM
DTM 10 Módulo para sensor de desplazamiento, posición axial y RPM
DTM 20 Módulo de sensores de vibración sísmica, acelerómetro piezoeléctrico o de velocidad
DTM 96 Módulo de comunicación Mobdus RTU
DTM- CFG (Software de configuración)
Los módulos DTM son totalmente programables, flexibles y altamente confiables, pueden integrarse al softwre PCM-370 para vigilar el valor global de vibración y su tendencia. Se dispone de una versión opcional que digitaliza la forma de onda y la envía por Modbus al Software PC-360 DW para obtener graficos de forma de onda, espectros de frecuencia (FFT) y tendencias.
| Especificaciones Técnicas | ||
|---|---|---|
| FUENTE DE ALIMENTACIÓN | 22-30 VCD, 150mA. | |
| RESPUESTA DE FRECUENCIA (-3dB) | Frecuencia nominal: 4 ~ 3000Hz | |
| OPCION DE BAJA FRECUENCIA | 0.5 ~ 100Hz | |
| SENSIBILIDAD | Ajustable de acuerdo a la sensibilidad del sensor | |
| SALIDA DEL BUFFER | Señal original de vibración no filtrada | |
| IMPEDANCIA | 150 Ohms | |
| DISTANCIA MáXIMA DEL CABLE | 300 m (1000 pies) | |
| CONEXIONES | BNC y bloque de terminales | |
| AISLAMIENTO GALVÁNICO | 1000 VCD | |
| SALIDA de 4-20 mA | Salida redundante de 4-20 Ma (no requiere alimentación de lazo) | |
| MAXIMA RESISTENCIA DE CARGA | 380 Ohms | |
| SELLADO | Sello epóxico | |
| CAPACIDAD | 0.2A / 240VAC, 0.4A / 110VAC o 2.0A / 24VDC (Carga resistiva) | |
| TIPO DE RELÉ | SPTD | |
| AISLAMIENTO | 1000VDC | |
| INDICADOR DE TIPO LED CON LAS SIGUIENTES FUNCIONES | OK: Indicación de sistema OK ALT: vibración en nivel de ALERTA DNG: vibración en nivel de PELIGRO BYP: sistema en BYPASS TRX: transmisión digital activa RESET / BYPASS: Botón en panel frontal / Reset Remoto |
|
| MULTIPLICADOR DE DISPARO | Doble Multiplicación o Triple Multiplicación del factor de alarma configurable | |
| MODBUS | RS485 Modbus RTU No aislado (use DTM96 para aislamiento) | |
| MONITOREO DIGITAL DE CONDICIÓN | Obtenga datos para monitoreo de condición de forma opcional mediante el Software PCM-370 | |
| TEMPERATURA DE OPERACIÓN | -40°C ~ + 85°C | |
| TEMPERATURA DE ALMACENAMIENTO | -50°C ~ + 100°C | |
| HUMEDAD | 90% sin condensación | |
| CLASIFICACIONES PARA ZONAS PELIGROSAS | CSA y ATEX Opcionales | |
